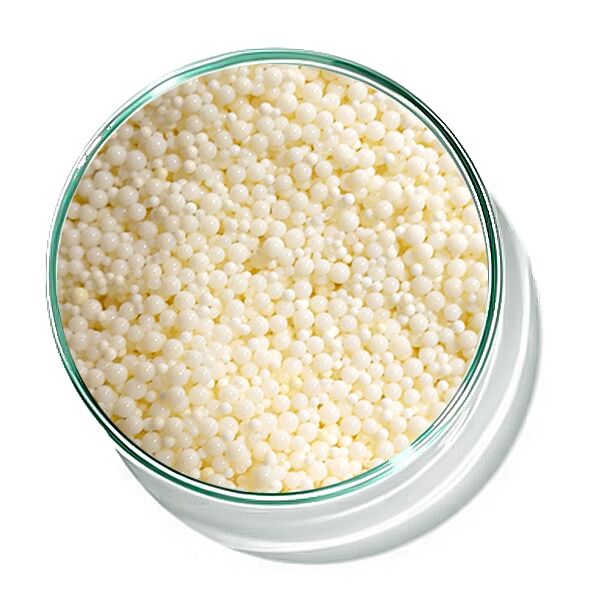

|
Gele ondoorzichtige bolvormige deeltjes Macroporeuze chelaterende hars ACD-800B Selectieve verrijking Metalen Gallium ionen Adsorptie
Productdetails:
| Plaats van herkomst: | shanxi |
| Merknaam: | Sphelite |
| Modelnummer: | ACD-800B |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | US $5.00 - 7.00/ Liter |
| Verpakking Details: | 25 liter/zak; 40 liter/zak; 1000 liter/zak; 1 cbm/pallet; |
| Levertijd: | 15 werkdagen |
| Levering vermogen: | 24000T/jaar |
|
Gedetailleerde informatie |
|||
| verschijning: | Gele ondoorzichtige bolvormige deeltjes | Deeltjesgroottebereik (mm): | 0,315-1,25 |
|---|---|---|---|
| Verzendgewicht (g/ml): | 0,72-0,87 | ||
| Markeren: | Gele ondoorzichtige bolvormige deeltjeshars,Chelatiehars ACD-800B,Metalen gallium-ionchelatiehars |
||
Productomschrijving
De ACD-800B is een chelerende hars met grote poriën, gemaakt van een copolymeer van polystyreen en acrylonitril. De kern ervan ligt in het hechten van functionele groepen met specifieke affiniteit en selectiviteit voor galliumionen (Ga3+) aan de polymeermatrix. Het werkingsprincipe is geen eenvoudig ionenwisseling, maar eerder coördinatiechemie (chelatie), en het wordt voornamelijk gebruikt voor het nauwkeurig verrijken van metaal galliumionen uit de aluminiummoederloog, bereid via het Bayer-proces, tegen lage kosten, met een laag energieverbruik en hoge efficiëntie.
Productspecificaties
| Uiterlijk | gele ondoorzichtige sferische deeltjes |
|---|---|
| Deeltjesgroottebereik (mm) | 0.315-1.25 |
| Verzendgewicht (g/ml) | 0.72-0.87 |
| Watergehalte (%) | 60-70 |
| Sfericiteit na slijtage (%) ≥ | 90 |
| Ga-absorptiecapaciteit (g/L) ≥ | 3.5 |
Waterinlaatcondities
- Zwevende vaste stoffen ≤ 1 ppm
- Zwevende olie ≤ 1 ppm
Gebruiksmethoden
Harsvoorbewerking (Laboratoriummethode)
- Installeer harskolom (effectieve afmeting: φ25mm * 300mm), breng gemeten harsvolume gedrenkt in puur water over naar de kolom
- Harsvulvolume: 25-30 mL (1/4 tot 1/3 van de harskolom)
- Hars activeren: spoelen met puur water tot het effluent helder is, daarna aftappen; onderdompelen in 5.0 mol/L NaOH-oplossing
- Houd een vloeistofniveau van 2-3 cm NaOH-oplossing boven de harslaag
- Activering voltooid na 24 uur (harsvolume zet uit tot ongeveer 1,3 keer)
Harsadsorptie (Laboratoriummethode)
- Bedrijfsdoorstromingssnelheid: 1-5 BV/u
- Bedrijfstemperatuur: ≤ 40℃
Voorzorgsmaatregelen
- Vermijd het ontstaan van luchtbellen in de harsbedlaag om dwarsstroming te voorkomen en optimale prestaties te behouden
- Voorkom bacteriële besmetting door de hars na gebruik grondig te reinigen met schoon water om opgehoopte onzuiverheden te verwijderen
Regeneratiestappen
Druktoepassing: Verwijder resterend materiaal in de harskolom door druk
Waterwassing: Spoel hars met 2-4BV puur water met een snelheid van 2BV/u
Destillatieregeneratie: Uitvoeren met 4-6BV van 5% H₂SO₄ oplossing met een snelheid van 1-1.5BV/u
Zuurwaswater: Spoelen met 2-4BV puur water met een doorstromingssnelheid van 2BV/u
Hars activeren: Activeren met 2BV van 5.0 mol/L NaOH-oplossing met een snelheid van 2BV/u, ga vervolgens verder met de volgende adsorptiecyclus
Harsopslag
- Handhaaf het juiste vochtgehalte tijdens opslag; voorkom uitdroging van de hars
- Als de hars droog wordt, onderdompelen in verzadigd zout water voor geleidelijke uitzetting, daarna langzaam de zoutconcentratie verdunnen
- Voorkom bevriezing of oververhitting; optimale opslagtemperatuur: 5-40℃
- Voor temperaturen onder 5℃, gebruik zout water onderdompeling voor vorstbescherming
- Voor temperaturen boven 40℃, opslaan binnenshuis op een donkere locatie
Wilt u meer details over dit product weten
